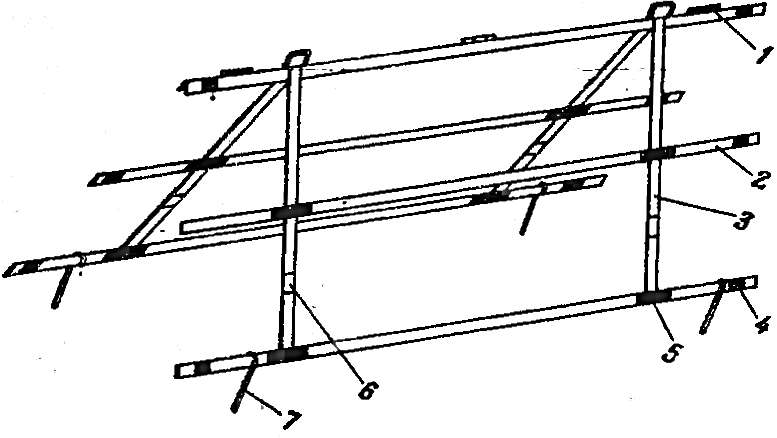

Достаточно простая и эффективная конструкция малой, застекленной теплицей, собираемой из переносных, настраиваемых на ширину гряды модулей оригинальной конструкции (рис.).
1 — шарнирное соединение, 2 — продольная рейка, 3 — боковая рейка, 4 — стыковочная пластина, 5 — зажим, 6 — соединение боковых реек, 7 — якорный штырь, 8 — крепеж
Модуль состоит из двух створок, образующих при соединении конструкцию типа двускатной крыши. Для крепления створок между собой в верхней части конструкции применяю шарнирное соединение (1), которое дает возможность устанавливать основание створок по ширине гряды. Рейки, из которых собираю модуль, изготовляю из профиля специальной (корытообразной) конфигурации.
Для перемещения продольных реек, средней и нижней (2), по боковым рейкам (3) для подгонки зазора между рейками под ширину стекла использую зажимы (5). Опорные (боковые) рейки изготовляю в виде двух соединяемых частей, что дает возможность увеличивать высоту теплицы примерно до 80 см. Для повышения устойчивости на случай сильных ветровых нагрузок предусмотрены якорные штыри (7).
Особая ценность рассматриваемого модуля — возможность использования его в качестве укрытия на зиму. При этом предоставляется возможность устанавливать покрытие модуля в несколько стекол или других материалов типа досок, плоского шифера и т. п.
Еще одно важное свойство модуля — легкое перемещение теплицы с одних культур (гряд) на другие сообразно с фазами их вегетации — тем самым можно увеличить время использования малой теплицы, повысить экономичность выращивания растений.
Малую теплицу легко собрать из модулей путем соединения продольных реек между собой, используя стыковочные пластины (4). При этом длина теплицы конструктивными особенностями не ограничена. Предусматривается закрытие торцов теплицы пленкой. Для этого по концам продольных реек устанавливают боковые деревянные рейки, к которым креплю пленку мебельными гвоздями.
Малую застекляемую теплицу используют для выращивания земляники, зеленных овощей, картофеля (получая раннюю продукцию), помидоров и огурцов и для кратковременного укрытия цветочных культур.
