Для того, чтобы составить электрическую схему щита нужно учесть все особенности электропроводки квартиры или частного дома.
Основные факторы, определяющие электрическую схему щита это:
- Суммарная потребляемая мощность
- Потребляемая мощность каждой отходящей электрической группы
- Количество отходящих электрических групп
- Место установки электросчётчика: квартирный или этажный электрощит (для многоквартирных домов)

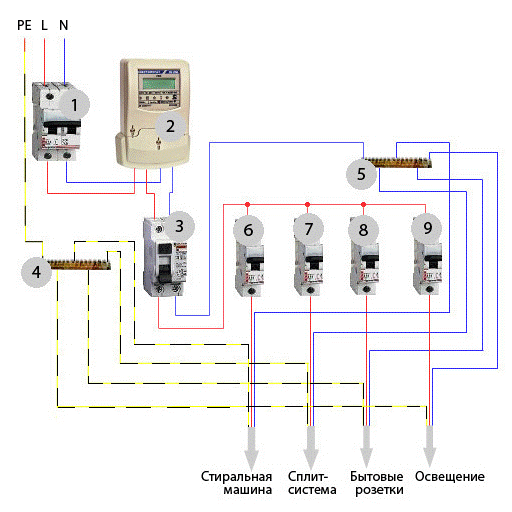

Вот электрическая схема щита с учётом электроэнергии. Питающее напряжение подаётся на вводной дифавтомат 1, далее идет на однофазный электросчётчик 2, откуда поступает на УЗО 3, после чего расходится по модульным автоматическим выключателям (автоматам) 6, 7, 8 – 25 А (розеточная группа) и на автомат 9 – на 16А.
Эта электрическая схема щита подойдёт как для квартиры, так и для индивидуального жилого дома с питанием 220 в. В случае необходимости в данную схему могут быть добавлены автоматические выключатели для включения дополнительных отходящих электрических групп.
